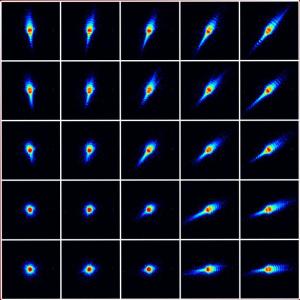

25 von rund 10.000 Beugungsbildern, die in die Auswertung einfliessen um abschliessend ein einziges Bild in der neuen Superauflösung zu generieren. Bildquelle: P. Thibault/ F. Pfeiffer (PSI/ EPFL)
|
Das neue Instrument setzt zudem den Megapixel-Detektor PILATUS ein, dessen grosser Bruder ebenfalls am PSI entwickelt wurde und in Kürze am Large Hadron Collider des CERN zum Einsatz kommen wird. PILATUS begeistert die Synchroton-Fachwelt durch seine Fähigkeit, Millionen einzelner Röntgenstrahlphotonen präzise zu zählen. Diese spezielle Eigenschaft ermöglicht die Aufzeichnung von detaillierten Beugungsbildern der Probe, während sie im Fokus des Strahls mit dem Rasterscan-Verfahren untersucht wird. Herkömmliche Transmissions-Rasterelektronenmikroskope messen im Gegensatz dazu nur die gesamte, von der Probe absorbierte Intensität. Die Beugungsdaten werden anschliessend mit einem Algorithmus verarbeitet, der von dem Schweizer Team entwickelt wurde. PSI-Forscher Pierre Thibault, der Erstautor des Science-Artikels, erklärt: "Wir haben einen Bildrekonstruktionsalgorithmus entwickelt, der die zigtausend Beugungsbilder bearbeitet und sie zu einem superaufgelösten Röntgentransmissionsmikroskopiebild zusammenfügt. Damit die Bilder von höchster Genauigkeit sind, berücksichtigt der Algorithmus nicht nur die Daten der Probe, sondern auch die exakte Form des Lichtstrahls der auf die Probe trifft." Herkömmliche Elektronenrastermikroskope liefern hochauflösende Bilder von der Oberflächenstruktur eines Untersuchungegenstands. Das neue Mikroskop mit Superauflösung des Schweizer Teams kann jedoch tief in Halbleiterstrukturen oder biologische Proben hineinsehen. Dadurch können bei Halbleitern winzige Mängel, die bereits im Nanobereich liegen, entdeckt werden, obwohl diese defekten Strukturen tief im Innern des Bauteils versteckt sind. Die Analyse solcher Mängel, bei der der Untersuchungsgegenstand übrigens nicht zerstört wird sondern intakt bleibt, wird einen Beitrag zur Verbesserung der Qualität von Halbleitern leisten, wo Strukturgrössen unter hundert Nanometern zum Einsatz kommen. Ein weiteres, sehr vielversprechendes Anwendungsgebiet für die neue Technik sind die Lebenswissenschaften, wo die Durchdringungskraft der Röntgenstrahlen zur Abbildung von detailierten Strukturen im Inneren von Zellen bzw. Zellbestandteilen eingesetzt werden kann. Schliesslich lässt sich das neuartige Mikroskopieverfahren auch auf Elektronen- oder Lichtstrahlen übertragen und kann zur Konzeption neuer und besserer Licht- und Elektronenmikroskope herangezogen werden.
|
