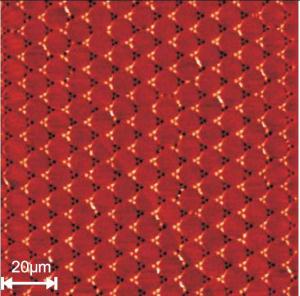

Die Abbildung mit einem magnetischen Kraftmikroskop zeigt die Anordnung von magnetischen Nord- (helle Punkte) – und Südpolen (dunkle Punkte) auf einem lithographisch hergestellten Honigwabengitter. Bemerkenswert ist, dass in den meisten Eckpunkten abwechselnd drei Nord- bzw. drei Südpole aufeinander treffen. Dadurch entsteht eine neue magnetische Ordnung, die zwar die Spin-Eis Regeln verletzt, jedoch durch ihre Regelmäßigkeit überrascht und fasziniert.
[Bildquelle: RUB]
|
Die Forscher berichteten in der Juli-Ausgabe der „Applied Physics Letters“ [siehe unten].
Die Unordnung im Eis Spin-Eis-Materialien haben viel mit Wassereis gemeinsam, dessen Struktur äußerst komplex ist. Selbst bei Annäherung an den absoluten Nullpunkt der Temperatur ist immer noch Unordnung im Wasser. Sie beruht darauf, dass in Eis ein Sauerstoffatom von vier Wasserstoffatomen umgeben ist, die die Ecken eines Tetraeders markieren. Zwei Wasserstoffatome gehören zum ursprünglichen Wassermolekül H2O, die zwei weiteren zum benachbarten Wassermolekül. Die sog. Eisregel besagt, dass die ursprünglichen Wasserstoffatome nahe am Sauerstoffatom zu liegen kommen, die beiden anderen weiter entfernt: „Zwei rein, zwei raus“. In der Realität gibt es in dieser Ordnung allerdings immer Fehler.
Magnetisches Eis Spin-Eis ist die magnetische Entsprechung von Eis. Dabei sitzen vier magnetische Dipole – Atome mit einem Nord- und einem Südpol – auf den Ecken eines Tetraeders in einem Kristallgitter. Wenn sie die Eisregel beachten – zwei Nordpole schauen raus, zwei rein – gleichen sich ihre magnetischen Kräfte aus, ein energetisch günstiger Zustand entsteht. Falls jedoch ein Dipol „herumgedreht“ wird, entsteht ein magnetischer Monopol. „Freie magnetische Monopole existieren in der Natur nicht. Aber Spin-Eis Materialien bieten uns die Möglichkeit, die exotischen Eigenschaften von magnetischen Monopolen zu untersuchen und Theorien über ihre Wechselwirkung zu überprüfen“, erklärt Prof. Zabel. Die Forscher stellen dazu künstliche Spin-Eis-Gitter durch lithographische Methoden her. Dabei ordnet man mikrometerkleine magnetische Inseln in der Ebene so an, dass je drei oder vier ihrer Enden sich in einem Punkt treffen. Bei vier Dipolen wird das sog. quadratische Spin-Eis realisiert, bei drei Dipolen das triangulare Spin-Eis, auch als „Honigwabenstruktur“ bezeichnet. Bei der Honigwabenstruktur gilt die Eis-Regel: Ein Nord- oder Südpol schaut rein, zwei raus – die energetisch günstigste Möglichkeit, wenn auch nicht vollständig magnetisch ausgeglichen.
Winzige magnetische Inseln in Honigwabenform Die RUB-Forscher stellten in einer Eisenschicht mit Elektronenstrahl-Lithograpie magnetische Dipol-Inseln her und ordneten sie so an, dass sie eine Honigwabenstruktur bildeten. „Wir waren gespannt, wie sich die Dipole spontan unmittelbar nach der Herstellung ausrichten und wie sie mit magnetisch ungünstigen Zuständen umgehen“, erklärt Prof. Zabel. Dazu tasteten sie die Orientierung jedes Dipols mit einem magnetischen Kraftmikroskop ab, das feststellen kann, in welche Richtung der magnetische Nord- und Südpol zeigt. Wenn man dann noch zusätzlich ein magnetisches Feld anlegt, entsteht eine überraschende Ordnung im Chaos: In regelmäßiger Folge ordnen sich jeweils drei magnetische Dipole so an, dass ihr Nordpol in einen Knoten zeigt, am nächsten Knotenpunkt zeigen alle Nordpole aus dem Knotenpunkt heraus. Dabei ist jede einzelne Honigwabe in sich magnetisch ausgeglichen. „Zu unserer Überraschung tritt der energetisch ungünstigste Zustand, nämlich drei Nord- bzw. Südpole in einem Punkt, unerwartet häufig auf“, berichtet Prof. Zabel.
Neue Speichertechnik denkbar „Was hier als Spielerei anmutet, kann weitreichende Konsequenzen für die Datenspeicherung und für magnetische logische Schaltungen haben“, sagt Prof. Zabel. Für jeden Knotenpunkt gibt es acht mögliche Dipol-Konstellationen – weit mehr als bei herkömmlicher Speichertechnik, die auf zwei Zuständen basiert. Die Dipol-Inseln, die im Experiment drei Mikrometer lang und 0,3 Mikrometer breit waren, kann man sich noch wesentlich kleiner vorstellen – bis zu winzigen 300 Nanometern Länge.
Förderung im Sonderforschungsbereich Die Arbeiten sind im Rahmen des Sonderforschungsbereichs SFB 491 „Magnetische Heterostrukturen: Spinstrukturen und Spintransport“ entstanden.
|
